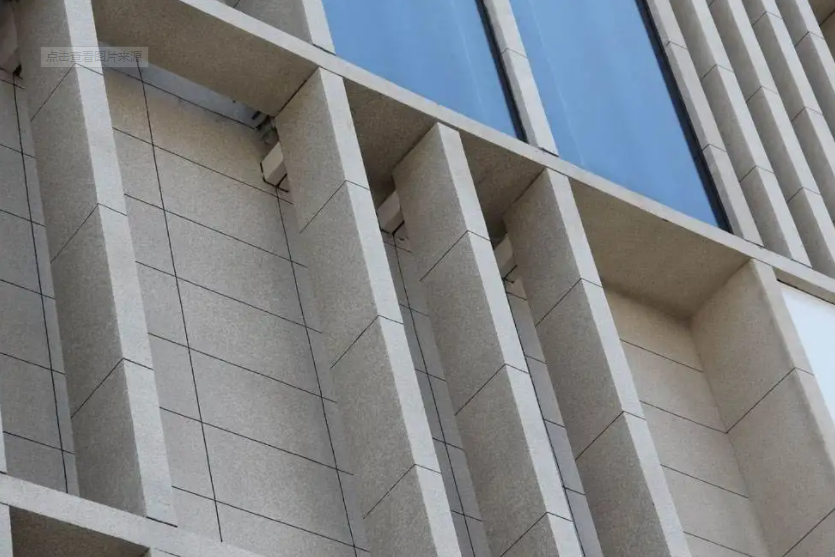

仿石涂料作为高性能涂料的一种，将其喷涂在建筑外墙可以起到很好的仿花岗岩石装饰效果，且施工简单，具有高抗污性、高耐候性，但价格只有天然石的1/2，重量仅是真石涂料的1/4到1/3。

仿石涂料又称液态石、仿石漆，是由两种或两种以上的水性色粒子悬浮在水性介层中，以丙烯酸树脂乳液和弹性树脂溶液为基料，通过白色石英砂和人工煅烧彩砂的合理配比及色彩搭配，采用高压喷枪喷涂，呈现出丰富的仿石涂层。常见的仿石涂料有合成树脂乳液砂壁状涂料、“水包水”“水包砂”，以及近期流行的“砂包砂”涂料。仿石涂料包括真石漆、仿砂岩漆、仿大理石漆、仿风化石漆、仿法国木纹石、仿玛瑙石、仿玉石、仿花岗岩漆、仿洞石漆等。仿石涂料具有天然真实的自然色泽，给人以高雅、和谐、庄重之美感，适合于各类建筑物的室内外装修，特别是在曲面建筑物上装饰，可以达到生动逼真、回归自然的功效。仿石涂料产业上游主要为制造所需要的原料，包括石英砂、丙烯酸酯乳液、乙二醇一丁醚等，仿石涂料产业下游主要为建筑行业和装修行业。统计数据显示，仿石涂料市场规模随着下游行业需求规模不断扩大而增加。3年前，中国仿石涂料行业市场规模56.89亿元，2年前，中国仿石涂料行业市场规模92.12亿元。中国仿石涂料产业越来越成为整个建筑涂料产业中的中流砥柱。随着仿石涂料产业技术的不断提升，消费市场的不断壮大，仿石涂料产业市场显现出惊人的增长潜力，市场前景广阔。

仿石涂料特点及类别

从特点看，仿石涂料是艺术涂料中制作难度非常大的一类涂料。使用涂料仿石材，其效果形象生动，无论是质感还是色彩，都接近天然石材，只是在硬度上略有欠缺。在表面花色方面，仿石涂料色彩多异，美感十足，仿真性强，施工完的表面具有的立体感和多色装饰美感，是任何涂料无法取代的。

在实体材质方面，仿石涂料比一般高档外墙涂料更具有防水抗裂性、耐水耐碱性、耐候性、耐洗刷性、抗沾污性、仿藻性和耐化学性。

仿石涂料与其他各种涂料大都能良好结合。与弹性涂料结合能提高抗裂性和耐沾污性，而且外表花色更有新意；与浮雕造型涂料结合，更能产生一种厚质感的石质。

仿石涂料种类主要有以下两种。一是花岗岩涂料（多彩涂料），采用纯丙烯酸树脂乳液或硅丙树脂乳液与各种颜色天然石材结晶颗粒配制而成。耐候性能优异、不褪色、不开裂，可保持长久的寿命。参照各种花岗岩石表面结构特征，花岗岩仿石涂料质感好，颜色逼真，色调典雅，能够配制多种天然岩石装饰效果，满足各种仿天然石材的装饰要求。二是真石漆，砂壁状涂料类一种，直接喷涂，装饰效果具有天然石材的质感和色彩。使用真石漆装饰的建筑物，不仅具有石材的豪华外观和坚硬度，而且具有立体感强等艺术效果。

仿石涂料发展及应用

天然石材在建筑装饰领域的应用历史悠久，以其高贵、自然、古朴、豪华的风格深得建筑师和用户青睐，也是高端建筑物外在形象的重要标志之一。但随着我国对自然资源的保护和国家的环保节能政策、相关法规越来越严格，使得天然石材的开采、加工、运输成本不断上升，这在一定程度上影响天然石材在建筑装饰领域的应用。

建筑节能的不断推动发展，也使得外墙外保温技术在建筑外墙上的应用得到普及推广。而在保温基层上再进行石材装饰工艺，其施工过程相对复杂，很多新的保温形式得不到采用。液态石多彩涂料以因其色彩丰富，施工方便，经一次喷涂就能得到立体感很强的装饰效果，且价格经济合理，后期翻修、更新方便，在建筑装饰工程中被越来越多的建设单位采用。

目前，仿石涂料应用领域及范围以政府部门及企事业单位办公楼、大型写字楼、物流中心、商场、学校、医院、车站、体育场馆的建筑外立面装饰为主，高档小区的建筑外墙也逐步采用。水泥墙面、不锈钢材、金属铝板、塑胶、玻璃、瓷砖、EPS板、FRP、GRC等各种材料上都可使用。

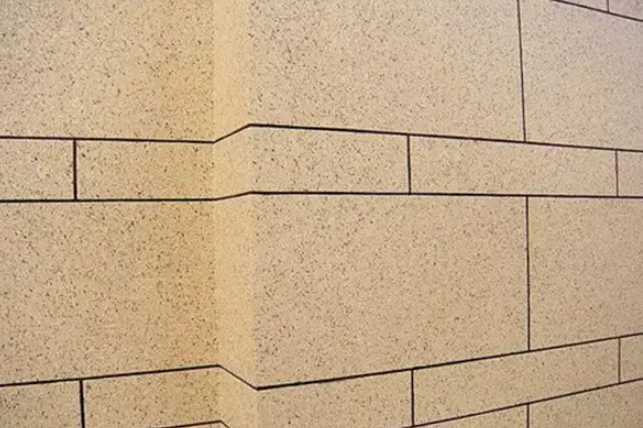

施工方面，仿石涂料有相应要求，需要施工的墙面适用于混凝土或水泥内外墙及砖墙体，还有石棉水泥板、木板、石膏板、聚氨酯泡沫板等底材。施工底材表面基层应平整、干净，并具有较好的强度，新墙体则应实干一个月，方可施工，旧墙翻新，先要整平基层，除去松脱，剥落表层及粉尘油垢等杂质后方可施工。基底施工，先做好平整刮白，然后按需求做好底油，刷涂一层基膜。再按要求设计好砖形尺寸，然后在已涂好底油的墙面用木框架或美纹纸做好砖形模型，在喷上仿石漆，在仿石漆还没有表干前取下木框或美纹纸即可。

仿石涂料行业技术 分析

仿石涂料的涂层施工干涸后十分坚硬，指甲不能抠动。一般的仿石涂料如果在良好的天气情况下施工3天后仍能用指甲抠动，应视为涂层太软。原因主要是选择的乳液不恰当。在制备多彩仿石涂料时，采取与制备乳胶漆相同的乳液，这就导致多彩涂料配方中的乳液含量较低，成膜时因大量砂石的存在使得涂层不够紧密。经涂料研发人员研究：用于多彩涂料制备的乳液的黏结强度不应低于3MPa，最低成膜温度不应低于15摄氏度。较高的最低成膜温度可能会造成在气温较低时不易成膜的缺点，可以通过适当多加成膜助剂的方法来解决。成膜助剂在涂层干燥后可完全挥发，一般不会影响涂膜的性能。多彩涂料选择的是黏结力较高的、最低成膜温度也较高的复合乳液，这从根本上解决了涂层太软的问题。

有些多彩漆涂层在每次下雨以后，都会发白，涂层变得疏松，而在雨停后，经太阳一晒，涂层又恢复原来的颜色。其实，这是由于涂层的耐水性不好、吸收了水分所引起的，配方原因是选用的丙烯酸乳液在合成时需加入表面活性剂，有些厂家为了增加乳液的稳定性，所用的表面活性剂大大超量；有些厂家在制备真石漆时加入羧甲基纤维素、羟乙基纤维素等物质作为增稠剂，以及加入苯甲酸钠作为防腐剂。这些物质都是水溶性的或亲水的，涂料成膜后留在涂层中，就大大降低了涂层的耐水性能。实验说明，将纯丙乳液与石英砂混合，不加任何助剂，喷涂形成的涂层，其吸水率为0.42%；而在上述涂料的基础上加入0.4%羟乙基纤维素，吸水率上升至4.3%。由于真石漆的涂层较厚，一旦吸收了水分后，不容易在较短的时间内释放出来，因此造成外观发白。如采用有机硅改性丙烯酸酯乳液（硅丙乳液）和合适的助剂，涂料在干燥后具有良好的耐水性，涂层在干燥后遇水不会发生发白的现象。

仿石涂料行业存在的技术问题

仿石涂料色差是指施工过程中喷出来的涂层颜色不统一，有深有浅。导致仿石涂料色差的原因有很多，其主要原因在于施工。很多用户自行购买材料，自己进行施工，结果出现了色差。在没有把问题分析清楚之前，就一口咬定生产企业的仿石涂料有问题，这是不合适的。一般专业仿石涂料厂家都会向客户提供标准施工工艺。施工一定要按标准工艺执行。比如，同一面墙要一次性做好；一面墙要用同一批次的货；底漆和面漆要配套，每道工序要严格执行标准的用量，不可以偷工减料。

有的客户为了降低成本，减少抗碱封底漆单位面积的用量，或者在底漆里面大量掺水增加涂布率，进而导致质量严重下降，后期涂层泛碱发花出现色差。

抗碱封闭底漆涂刷不均匀，有漏涂，涂层吸收底漆不均匀，底漆吸收少的部位会吸收主涂层仿石涂料层里的乳液，进而导致色差。

产品体系不匹配，擅自更换配套产品。个别客户觉得厂家的底漆或面漆价格太贵，而选用更低价低质的成品，导致色差出现。

一面墙没用同一批次的产品，因彩砂属于天然物质，每批原材料可能会略有色差，但同一批次生产的仿石涂料不会出现色差情况。

一面墙要同时施工完成，避免出现接茬现象。喷涂不均匀，涂层厚度不一导致色差。仿石涂料在主涂层干燥后适当进行砂纸打磨，避免浮砂挂灰。为避免雨水影响涂层性能，可以采用耐水性比较好的乳液，比如纯丙乳液、硅丙乳液。
